Projekt Eigenstrom: Balkonkraftwerk mit Speicher – Die Montageanleitung
Wir haben ein Balkonkraftwerk mit vier 500-Watt-Modulen und einem Speicher montiert. Diese Konfiguration maximiert die mögliche Ertragsleistung und stellt sicher, dass man den selbst erzeugten Strom auch abends nutzen kann.
1. Planung und Vorbereitung: Der optimale Standort
Bei vier Modulen (Gesamtleistung 2000 Wp) war klar: Wir benötigen eine stabile Dachmontage .
- Ausrichtung: Die Dachseite bietet eine optimale Ausrichtung nach Süden, um über den Tag verteilt maximale Sonneneinstrahlung zu gewährleisten. Eine gute Alternative ist oft auch die Montage in Richtung Osten und Westen mit jeweils zwei Modulen.
- Komponenten-Check: Alle Teile – 4x 500W Module, Montagesystem für das Dach, Wechselrichter, Kabel, Kabelkanal und der externe Speicher – lagen bereit.
2. Die Modul- und Halterungsmontage auf dem Dach

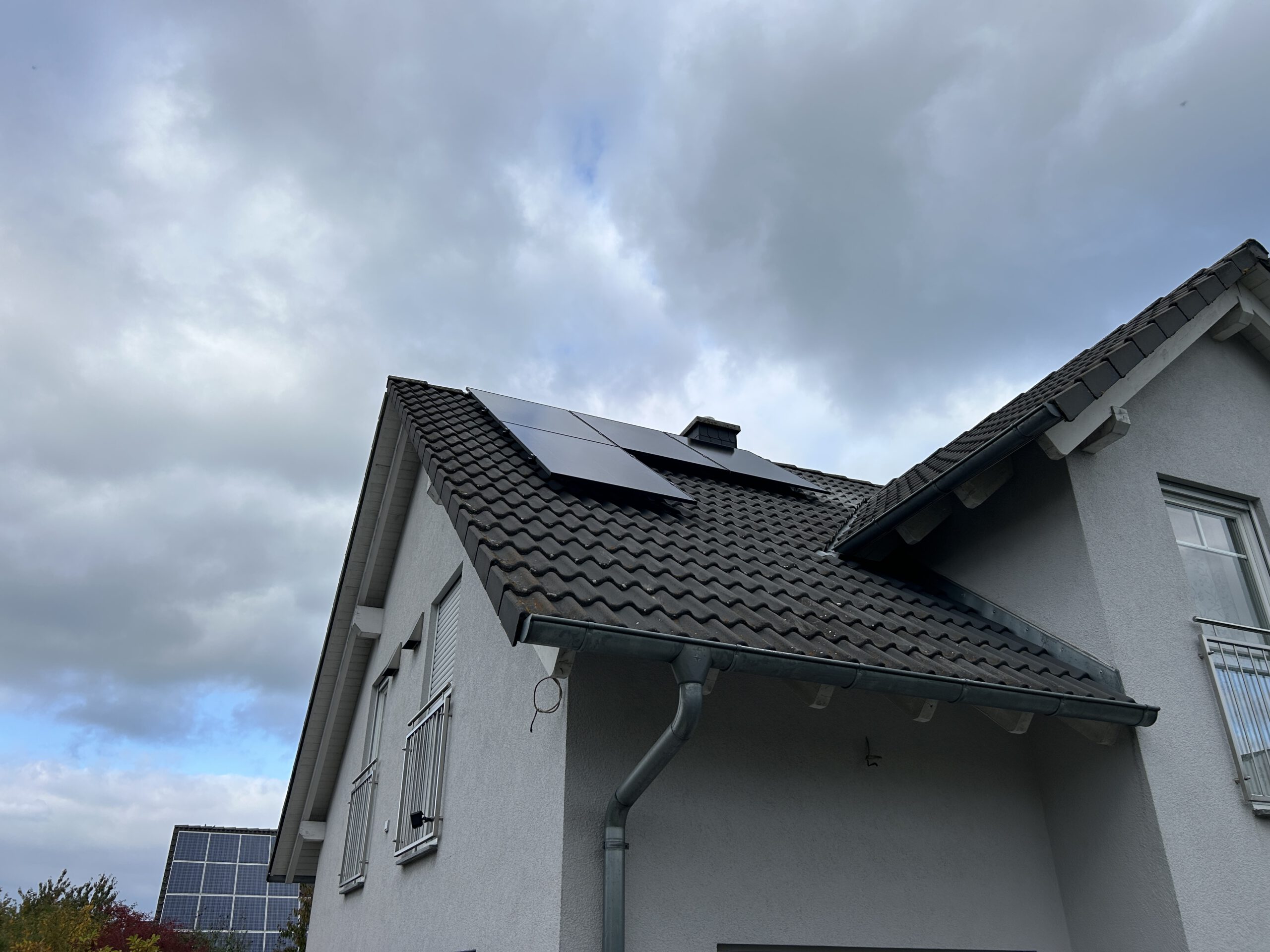

Der erste große Schritt war die Befestigung der Module auf dem Ziegeldach.
- Dachhaken anbringen: Zuerst wurden die speziellen Dachhaken unter den Dachziegeln positioniert und sicher am Dachstuhl verschraubt. Das ist die Grundlage für die Stabilität der gesamten Anlage.
- Montageschienen: Auf diesen Haken befestigten wir die Montageschienen, auf denen später die Solarmodule befestigt werden.
- Module fixieren: Die vier 500-Watt-Module wurden nacheinander auf den Schienen platziert und mit Mittel- und Endklemmen fest verschraubt. Da die Module relativ groß und schwer sind, war präzises Arbeiten und eine zweite Person unerlässlich.
3. Verkabelung und unsichtbare Kabelführung
Um eine saubere Optik zu gewährleisten und die Kabel vor Witterung zu schützen, war die Kabelführung ein wichtiger Punkt.
- Anschluss der Module: Die vier Module wurden parallel mit vier Strings mit dem Mikro-Wechselrichter verbunden. Der Wechselrichter wandelt den Gleichstrom (DC) der Module in haushaltsüblichen Wechselstrom (AC) um, wobei die Einspeiseleistung in unser Netz auf die gesetzlich zulässigen 800 Watt begrenzt ist.
- Kabeldurchführung: Die AC-Leitung vom Wechselrichter führten wir unter den Dachziegeln bis zur Traufe (Dachrand), wie auf dem Bild zu sehen. Dies sorgt für eine optisch unauffällige und witterungsgeschützte Verlegung.

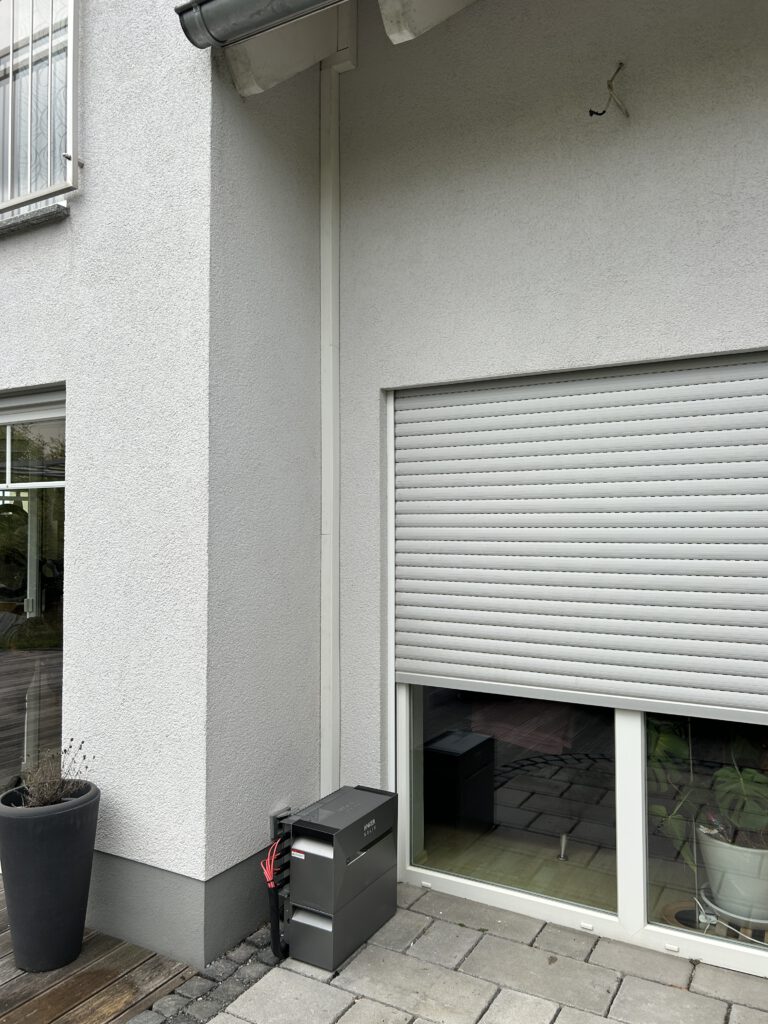

- Verlegung bis zum Speicher: Von der Traufe aus verlegten wir das Kabel in einem passenden Kabelkanal an der Hauswand entlang (siehe Bild) bis zum Standort des Batteriespeichers.
4. Installation des Speichers und Inbetriebnahme
Der Batteriespeicher ist der Schlüssel zur maximalen Eigennutzung des Solarstroms.
- Speicherplatz: Der Batteriespeicher wurde an einem geeigneten, geschützten Ort nahe der Hauseinspeisung installiert, wie auf dem zweiten Foto zu sehen.
- Anschluss: Wir verbanden das Kabel aus dem Kabelkanal mit dem Speicher/dem Batteriewechselrichter. Der Speicher sorgt dafür, dass überschüssiger Tagesstrom gespeichert und bei Bedarf (z. B. am Abend) wieder abgegeben wird.
- Anschluss ans Hausnetz: Der letzte Schritt war der Anschluss des Systems an das Hausnetz (meist über eine spezielle Energiesteckdose oder einen Schuko-Stecker).
- Anmeldung: Wichtiger Hinweis: Die Anlage muss im Marktstammdatenregister (MaStR) der Bundesnetzagentur registriert werden.
Mit diesem Aufbau nutzen wir die hohe Leistung der 2000 Wp Module für eine optimale Stromproduktion auch bei schlechterem Wetter oder ungünstigerem Winkel, während der Speicher unsere Unabhängigkeit erhöht.
