Projekt Eigenstrom: Balkonkraftwerk mit Speicher – Die Montageanleitung
Wir haben ein Balkonkraftwerk mit vier 500-Watt-Modulen und einem Speicher an auf einem Walmdach eines Bungalows montiert. Eingesetzt wurde dieses Mal kein Speichersystem sondern ein 1600W Wechselrichter von Hoymiles, der auf 800W gedrosselt wurde.
1. Planung und Vorbereitung

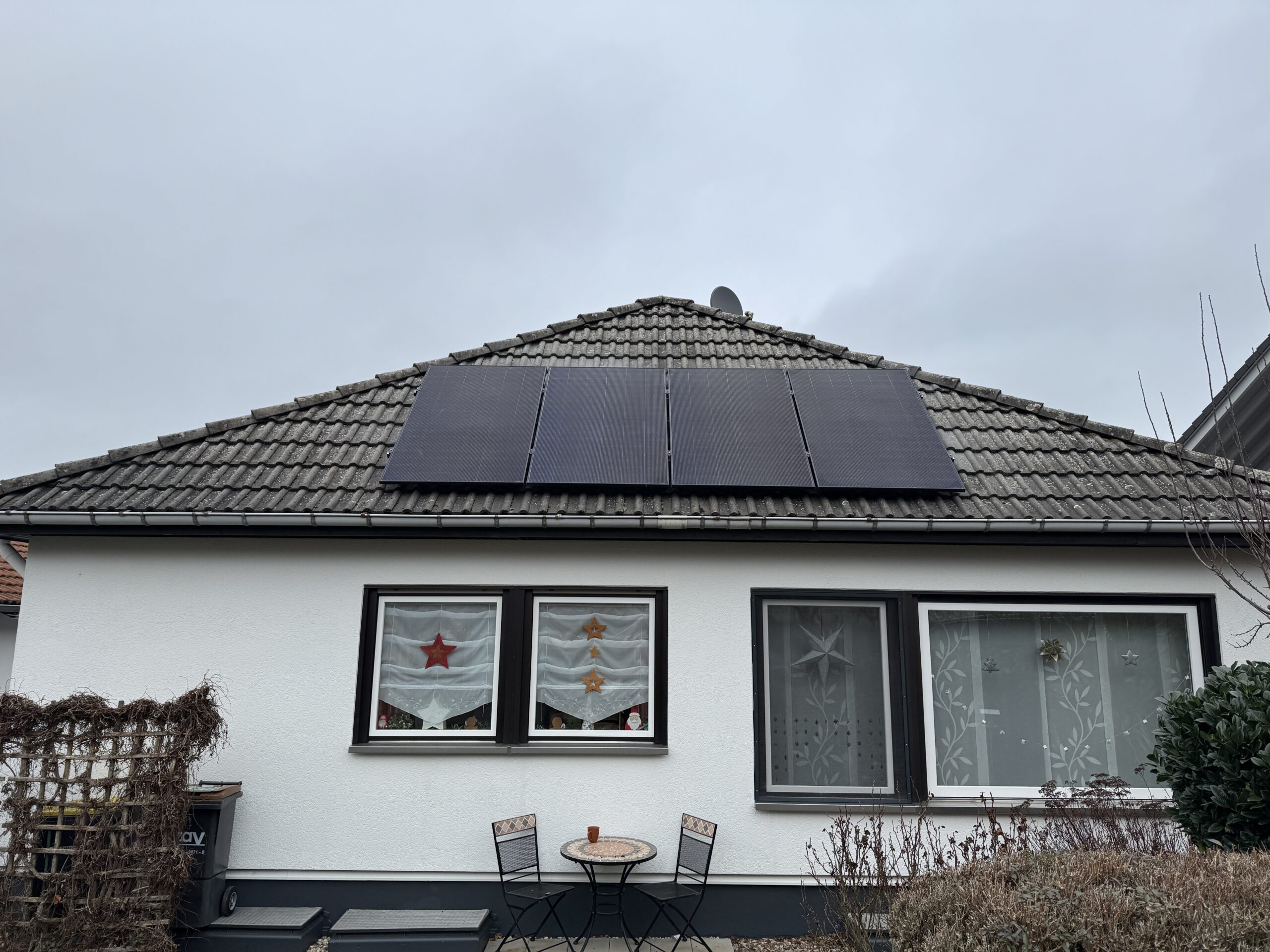

Alle vier Module (Gesamtleistung 2000 Wp) konnte auf der Südseite nebeneinander montiert werden.
- Ausrichtung: Das Walmdach bietet eine optimale Ausrichtung nach Süden, um über den Tag verteilt maximale Sonneneinstrahlung zu gewährleisten.
- Komponenten-Check: Alle Teile – 4x 500W Module, Montagesystem für das Dach von Wagner Solar, Wechselrichter, Kabel, Flexschlauch – lagen bereit.
2. Die Befestigung der Module

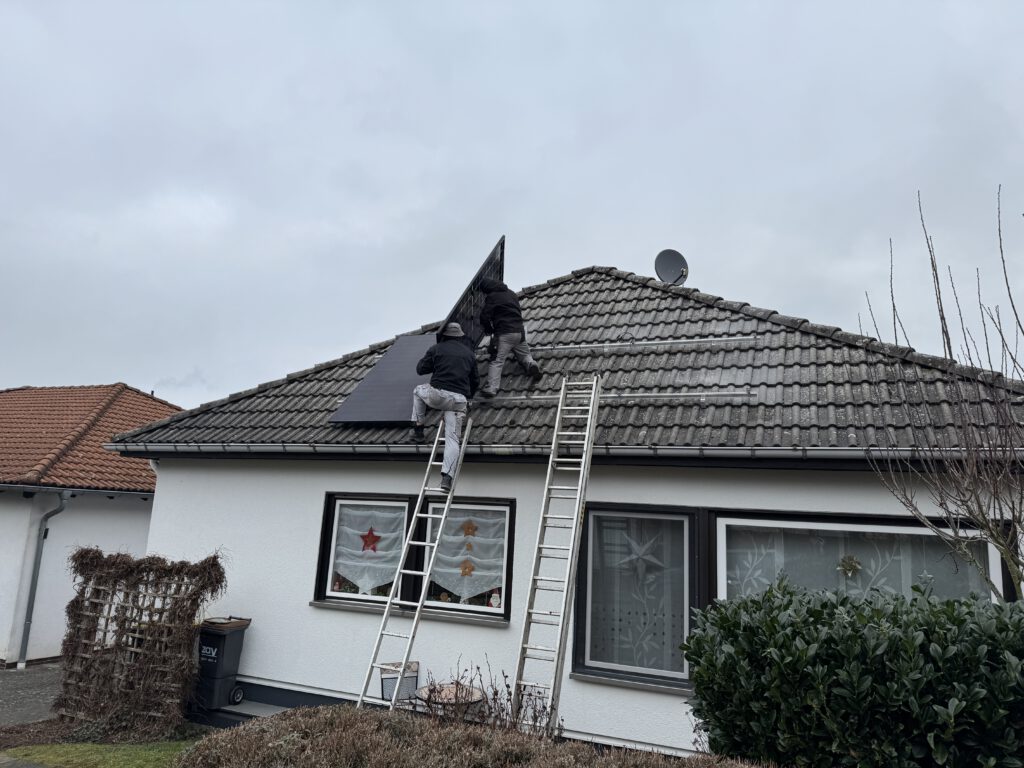

Der erste große Schritt war die Befestigung der Module.
3. Verkabelung und unsichtbare Kabelführung
Um eine saubere Optik zu gewährleisten und die Kabel vor Witterung zu schützen, war die Kabelführung ein wichtiger Punkt.
- Anschluss der Module: Die vier Module wurden parallel mit vier Strings mit dem Mikro-Wechselrichter verbunden. Der Wechselrichter wandelt den Gleichstrom (DC) der Module in haushaltsüblichen Wechselstrom (AC) um, wobei die Einspeiseleistung in unser Netz auf die gesetzlich zulässigen 800 Watt begrenzt ist.
- Verlegung bis zum Wechselrichter: Wir verlegten die Kabel unter den Ziegeln bis zum Wechselrichter, der an einem Sparren auf dem Dachboden montiert ist. In diesem Fall ist das Dach nicht isoliert und nur die Dampfsperre vorhanden. Auf nicht isolierten Dächern, dürfen Batteriespeicher nicht platziert werden, da es im Sommer hier zu heiß werden kann. Dann schauen wir nach einer alternativen Platzierung im Außenbereich, Keller, Garage oder einem Unterstand.
4. Installation des Speichers und Inbetriebnahme
Der Wechselrichter ist der Schlüssel zum Strom.
- Anschluss ans Hausnetz: Der letzte Schritt war der Anschluss des Systems an das Hausnetz (meist über eine spezielle Energiesteckdose oder einen Schuko-Stecker).
- Anmeldung: Wichtiger Hinweis: Die Anlage muss im Marktstammdatenregister (MaStR) der Bundesnetzagentur registriert werden.
Mit diesem Aufbau nutzen wir die hohe Leistung der 2000 Wp Module für eine optimale Stromproduktion auch bei schlechterem Wetter oder ungünstigerem Winkel, da mehr Fläche auch bei weniger Sonneneinstrahlung mehr Strom erzeugt.
